管筒內壁真空鍍膜方法簡介

引言

管筒內表面處理的方式最早采用的是電鍍方法，但電解液污染環境。后來采用真空鍍膜方法來處理管狀構件內表面，包括化學氣相沉積( Chemical Vapor Deposition，CVD)和物理氣相沉積( Physical Vapor Deposition，PVD)。

化學氣相沉積

化學氣相沉積( CVD) 方法采用的介質為氣體，不易受內腔形狀和尺寸的限制，只要管狀構件浸沒在工作氣體中即可在內表面沉積所需薄膜，因此更易于處理復雜形狀的工件。

1）熱化學氣相沉積( H-CVD) 方法

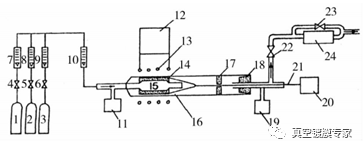

在90年代Kwatera設計了一種內表面鍍膜的CVD裝置，如圖1所示。該裝置由石英管構成管型真空室，待鍍管狀構件置于真空室內并可沿真空室軸向旋轉，通過通入含硅烷，氮?dú)?，氨氣及氬氣的混合氣體，在內徑為30 mm的石英管內表面沉積了Si3N4薄膜。

1—?dú)鍤馄?2—氨氣瓶;3—含 3% SiH4 的 N2;4，5，6—?dú)馄块_關; 7，8，9，10—流量計; 11—?dú)鈮河?jì);12—高頻感應發生器; 13—高頻感應發生器磁芯;14—石墨加熱器;15—待鍍膜的管; 16—柱狀石英反應器;17—石墨軸承桿; 18—橡膠瓶塞; 19—?dú)鈮河?jì); 20—電動機; 21—旋轉加熱器的桿; 22，23—?dú)馄块_關;

圖1管內CVD沉積 Si3N4 薄膜裝置示意

2）等離子體增強化學氣相沉積( PECVD) 方法

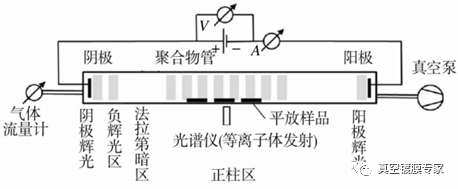

Lackner 等人采用脈沖直流輝光放電裝置(如圖 2所示)，對聚合物管內壁沉積了 DLC 薄膜，發現不同的氣體(氬氣、氧氣、乙炔及空氣) 通入時對內壁轟擊濺射及沉積DLC 膜的潤濕性能影響較大。

圖 2 低氣壓脈沖直流輝光放電裝置示意

物理氣相沉積

物理氣相沉積(Physical Vapor Deposition，PVD)技術是指在真空條件下采用物理方法將材料源（固體或液體）表面氣化成氣態原子或分子，或部分電離成離子，并通過低壓氣體（或等離子體）過程，在基體表面沉積具有某種特殊功能的薄膜的技術。

1）真空蒸鍍方法

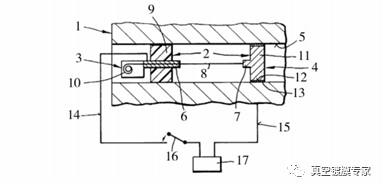

德國的Helmut Neff 等人在管內設置一個線狀金屬靶，通過在靶上施加一個脈沖電流使其放電蒸發，從而在武器管內沉積金屬膜，如圖3所示。

1—武器管; 2—支撐架; 3—電極 1; 4—電極 2; 5—武器內表面; 6—主電極 1;7—主電極 2; 8—線狀靶材; 9—絕緣件;  10—靶材卷;11—金屬塊;12—金屬塊外圍;13—輔助電極; 14—導線 1;15—導線 2; 16—開關; 17—脈沖電源; ?

圖 3管內蒸發鍍金屬薄膜裝置示意

2）濺射鍍膜方法

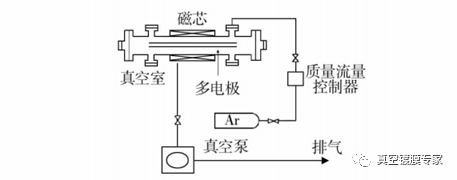

日本的 Kawasaki發明了一種磁控空心-陰極放電裝置，如圖4所示。采用該裝置在銅管內沉積了鈦薄膜，銅管的內徑為20 mm，長 100 mm。通過一個直流電源來產生氬等離子體。由于在待處理管件外設置磁芯以產生磁場，對空心陰極放電產生的等離子體流進行約束控制，在一定程度上促進了管內薄膜軸向的均勻性。

圖4 磁控空心-陰極放電裝置

3）電弧離子鍍技術

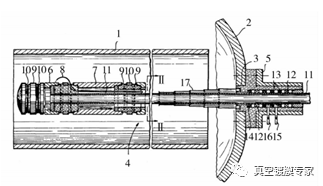

德國的Wesemeyer 等人開發了一種中心柱靶電弧離子鍍膜裝置，如圖5 所示，并獲得了美國專利。該裝置可以對內徑100 mm 的管件內表面鍍膜，但由于柱靶的尺寸限制，不能處理內徑低于100 mm 的管件。

1—管件;2—真空室;3—真空室開口;4—電弧蒸發裝置;5—密封環;6—陰極;7—陽極;8—引弧針;9—軟磁鐵;10—鎖定裝置;11—?jiǎng)訔U;12—球軸承;13—密封墊;14—防塵墊;15—預抽口;16—精抽口;17—伸縮屏蔽結構

圖5 管內表面中心柱靶電弧離子鍍膜裝置

小結

近年來，對于管筒工件內表面防護的需求越來越高，也促使相關技術的不斷改進發展。電鍍技術由于污染環境將會逐步淘汰。目前，化學氣相沉積方法中，熱化學氣相沉積( H-CVD) 方法和PECVD方法可在管內利用有機氣體裂解和離化沉積涂層。磁控濺射方法可沉積的薄膜種類較廣，但會受到中心柱狀靶長度形狀的限制。電弧離子鍍技術對管件內壁鍍膜可得到較為致密的膜層，由于受等離子體傳輸過程中的損失及大顆粒污染，更細更長管件內表面鍍膜仍面臨很大挑戰?？偟膩?lái)看各種內表面真空鍍膜技術各有其優劣勢，如何找到合適的更可靠的內壁鍍膜技術仍是未來研究的重點。
