短時多脈沖HiPIMS技術&低偏壓、低應力的DLC薄膜

點睛

DOMS（短時多脈沖HiPIMS技術）的18個連續短振蕩顯著減少了離子回吸，并利用脈沖間殘留等離子體促進再點燃，使到達基底的碳離子流密度提高至4倍，從而實現離子輔助沉積。

引言

高性能的DLC薄膜依賴于高能碳離子的“次表層注入”以形成高sp3鍵含量。HiPIMS能產生高離化率的等離子體，但傳統單脈沖模式存在離子回吸導致沉積速率低、需高基底偏壓（帶來高內應力）等問題。那我們能不能通過改變脈沖特性來優化等離子體狀態，使得在更低能量條件下獲得更優質量的DLC薄膜？

解析：

葡萄牙科英布拉大學的R. Serra等人通過短時多脈沖HiPIMS技術制備出低偏壓，低應力的DLC薄膜，研究成果以“HiPIMS pulse shape influence on the deposition of diamond-like carbon films”為題發表在《Surface & Coatings Technology》上，其工藝參數如下：

1）基體：硅片（100）；2）靶材：高純石墨靶；3）氣氛與氣壓：純氬氣，工作氣壓0.8Pa；4）過渡層沉積：通過DCMS沉積400nmCr粘附層和400nmCrN支撐層。5）DLC膜層沉積：平均功率均為1300W，靶峰值電流均為74A；負偏壓：0-160V；兩種HiPIMS模式：傳統HiPIMS：?jiǎn)蚊}沖，導通140μs，關閉1060μs，頻率800Hz；DOMS模式：每脈沖包含18個連續短振蕩，每個振蕩導通6μs，關閉94μs，整個脈沖長1800μs，頻率266Hz；

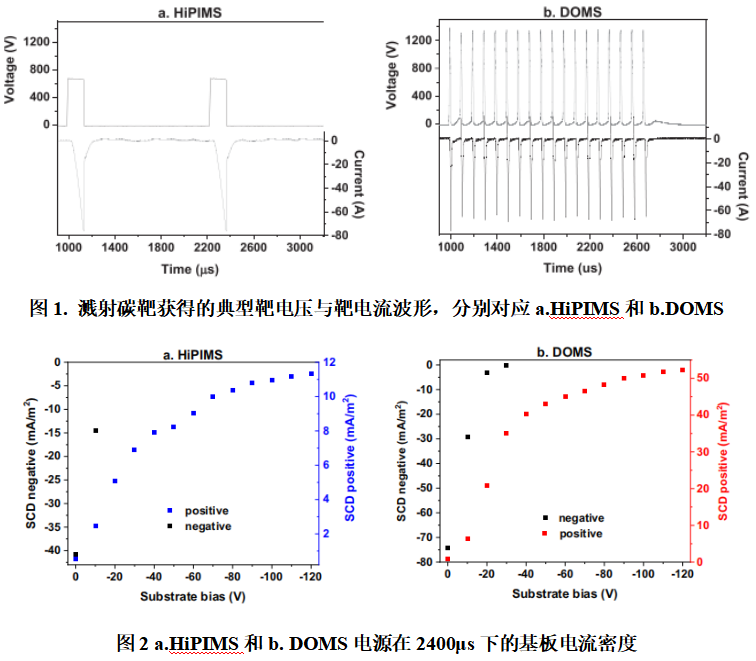

圖1展示了兩套系統獲得的電壓與電流靶波形。圖2展示了兩種模式等離子體性能的根本差異。在2400μs的測量窗口內，DOMS模式輸送至基底的正離子電流密度高達52mA/cm2，而傳統HiPIMS僅為13mA/cm2。DOMS的離子流密度是傳統模式的4倍。它證明了DOMS的短時多脈沖結構能極其顯著地提高碳離子的離化與輸運效率。更高的離子通量意味著在沉積過程中，有更多具有活性的碳離子參與薄膜生長，為“次表層注入”形成sp3鍵提供了便利。

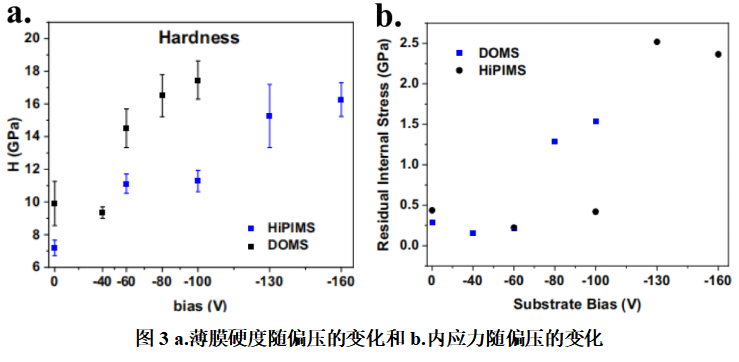

如圖3a.所示，DOMS在-100V的基底偏壓下，制備的DLC薄膜硬度即達到約18GPa的峰值。而傳統HiPIMS需要將偏壓大幅提高至-160V，才能獲得約16GPa的硬度。DOMS以低60V（降低37.5%）的偏壓能量，實現了更高的硬度。這驗證了高離子通量的優勢：更多的碳離子以適宜的能量參與成膜，促進了致密sp3網絡的形成。在圖3b.中，膜層在達到峰值硬度時（DOMS-100V，HiPIMS-160V），DOMS薄膜的內應力僅為1.5GPa，而傳統HiPIMS薄膜則高達2.5GPa。DOMS將關鍵的內應力降低了40%。其中關鍵在于DOMS通過自身的高離化率等離子體提供了本征的“離子輔助”效應，降低了對高能氬離子轟擊（通過高偏壓實現）的依賴，從而在獲得高sp3含量的同時，避免了過度轟擊帶來的晶格畸變和應力累積。

延伸

1. DOMS所展現的“低偏壓高性能”特性，可適用于對界面應力要求苛刻的精密部件的DLC涂層制備，能有效提高涂層的可靠性。

2. 本研究除了氬離子，并沒有說明碳離子在低能離子輔助沉積中的作用，這值得我們進一步深入研究。

3. HiPIMS電源脈沖波形的多變性（利用振蕩次數、占空比、頻率等參數調控）為高質量膜層的制備提供了無限可能，但這需要我們有耐心細品，才有機會。
